Hodinový signál

Zhrnutie prednášky

Hodinový signál je pravidelne sa opakujúci signál, ktorý periodicky prepína medzi logickou nulou a logickou jednotkou, pričom každú polovicu periódy trvá jedna z hodnôt. Perióda T sa meria v sekundách a frekvencia v hertzoch je jej prevrátená hodnota; napríklad pri 3 GHz je perióda približne 0,3 ns. Prechod z 0 na 1 sa nazýva nábežná hrana a prechod z 1 na 0 dobežná hrana, pričom synchrónne sekvenčné obvody môžu reagovať na úroveň signálu alebo na jednu z hrán. Prednáška ukazuje, ako vyrobiť detektor nábežnej hrany: vstup C sa vynásobí členom AND s trikrát znegovaným vstupom C. Funguje to vďaka konečnému oneskoreniu hradiel NOT, ktoré vytvorí krátky impulz len pri nábežnej hrane.

• - Hodinový signál sa pravidelne mení medzi logickou 0 a 1, každú hodnotu drží polovicu periódy.
• - Perióda T sa meria v sekundách, frekvencia je jej prevrátená hodnota a meria sa v hertzoch.
• - Pri frekvencii 3 GHz je perióda približne 0,3 ns.
• - Nábežná hrana je prechod z 0 na 1, dobežná hrana prechod z 1 na 0.
• - Synchrónne obvody reagujú buď na úroveň (log. 0 alebo 1), alebo na nábežnú či dobežnú hranu.

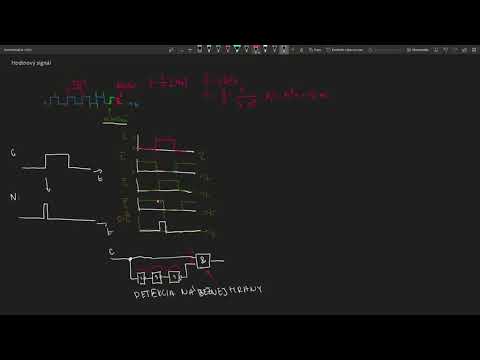

• - Detektor nábežnej hrany: AND vstupu C a trikrát znegovaného C vytvorí krátky impulz.
• - Detekcia hrany funguje len vďaka konečnej rýchlosti šírenia signálu, teda oneskoreniu hradiel NOT.

Zhrnutie pripravené s pomocou AI z prepisu videa.
