Logický modul

Zhrnutie prednášky

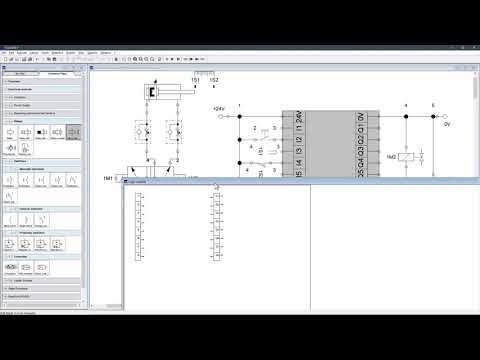

Prednáška predstavuje logický modul ako programovateľný mikropočítač, ktorý v elektropneumatike prepája vstupy (I) a výstupy (Q) podľa naprogramovanej logiky. Na príklade sa ukazuje zapojenie napájania 24 V a 0 V, tlačidla na vstup 2, mechanických snímačov 1S1 a 1S2 na vstupy 4 a 6 a cievok 1M1 a 1M2 na výstupy Q8 a Q7. Logika je zostavená z hradiel, pričom hradlá AND majú tri vstupy, takže nepoužitý vstup treba trvalo nastaviť na logickú 1 (HIGH). Výsledkom je samočinný návrat valca: stlačenie tlačidla vysunie valec, v koncovej polohe snímač aktivuje zasunutie. Modul ponúka aj RS preklápací obvod, detekciu nábežnej a dobežnej hrany, časovač, oneskorenie signálu a delič frekvencie na zložitejšie sekvenčné obvody.

• - Logický modul je programovateľný mikropočítač so vstupmi označenými I a výstupmi označenými Q.
• - Modul sa programuje pomocou logických hradiel AND, NAND, OR a NOT, počet vstupov sa nedá meniť.
• - Modul je potrebné napájať: 24 V a 0 V.
• - Tlačidlo je na vstupe 2, snímače 1S1 a 1S2 na vstupoch 4 a 6, cievky 1M1 a 1M2 na výstupoch Q8 a Q7.
• - Hradlá AND sú trojvstupové, nepoužitý vstup sa musí trvalo nastaviť na logickú 1 (HIGH).
• - Samočinný návrat valca: tlačidlo aktivuje 1M1, snímač 1S2 v koncovej polohe aktivuje 1M2.
• - Modul obsahuje aj RS obvod, detekciu hrán, časovač, oneskorenie a delič frekvencie pre sekvenčné obvody.
