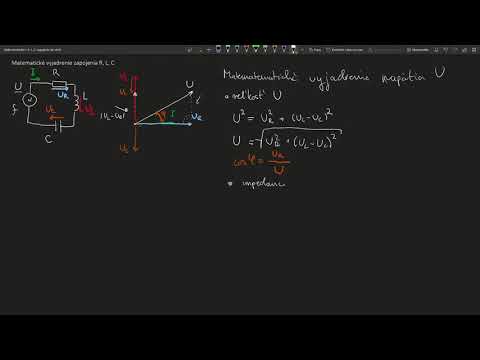

Matematika z fázorového diagramu sériového zapojenia R,L,C

Zhrnutie prednášky

Prednáška odvodzuje matematické vzťahy pre sériový obvod RLC z fázorového diagramu. Napätie na odpore je vo fáze s prúdom, na cievke predbieha prúd o 90° a na kondenzátore za ním zaostáva o 90°. Fázory sa sčítajú graficky a výsledné napätie zdroja tvorí preponu pravouhlého trojuholníka, takže jeho veľkosť vyplýva z Pytagorovej vety: U² = UR² + (UL − UC)². Rovnakým postupom, nahradením napätí odpormi, vzniká vzorec pre impedanciu Z = √(R² + (XL − XC)²), ktorá zodpovedá celkovému odporu obvodu a platí Z = U/I. Fázový posun φ medzi napätím a prúdom určuje kosínus cos φ = UR/U. Ak niektorý prvok z obvodu vypadne, jeho člen z rovníc zmizne.

• - V sériovom RLC obvode je spoločnou veličinou prúd.
• - Napätie na odpore je s prúdom vo fáze, na cievke ho predbieha o 90° a na kondenzátore za ním o 90° zaostáva.
• - Veľkosť napätia zdroja vyplýva z Pytagorovej vety: U² = UR² + (UL − UC)².
• - Impedancia Z je celkový odpor obvodu: Z = U/I = √(R² + (XL − XC)²).
• - Fázový posun medzi napätím a prúdom určuje cos φ = UR/U.
• - Vzorce netreba pamätať naspamäť, stačí vedieť nakresliť fázorový diagram.
• - Ak z obvodu vypadne prvok, napríklad kondenzátor, jeho člen sa z rovníc vynechá.
