Statická charakteristika

Zhrnutie prednášky

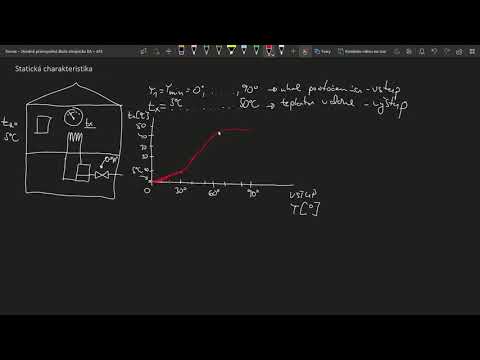

Prednáška vysvetľuje, ako sa meria statická charakteristika systému, na príklade vyhrievania domu plynovým ventilom. Vstupom je uhol pootočenia páky (0–90°) a výstupom ustálená teplota v miestnosti, pričom po každej zmene vstupu treba počkať na ustálenie a zaznamenať len konečnú hodnotu. Z nameraných bodov vznikne nelineárna krivka, ktorú sa v praxi snažíme linearizovať rozdelením na úseky s priamkami, aby sa dala použiť v regulácii. Smernica priamky k sa počíta ako podiel zmien výstupu a vstupu, napríklad (45−10)/(60−30) = 7/6 °C na stupeň, a umožňuje odhadnúť, o koľko treba páku pootočiť pre požadovanú zmenu teploty.

• - Statická charakteristika zachytáva ustálenú hodnotu výstupu pre daný vstup, nie priebeh prechodu.
• - Pri meraní sa nastaví vstup (uhol páky), počká sa na ustálenie teploty a zapíše sa výsledná hodnota.
• - Vstup sa vynáša na os x, výstup (teplota) na os y.
• - Reálne charakteristiky sú zvyčajne nelineárne, preto sa linearizujú po častiach pomocou priamok.
• - Rovnica priamky y = kx + q; k vyjadruje strmosť a počíta sa ako podiel rozdielov výstupu a vstupu medzi dvoma bodmi.
• - V príklade vychádza k = 35/30 = 7/6 °C na stupeň pootočenia, platné len v rozsahu 30°–60°.
• - Pomocou k sa dá vypočítať potrebné pootočenie páky pre požadovanú zmenu teploty.
