Prvý Kirchhoffov zákon

Zhrnutie prednášky

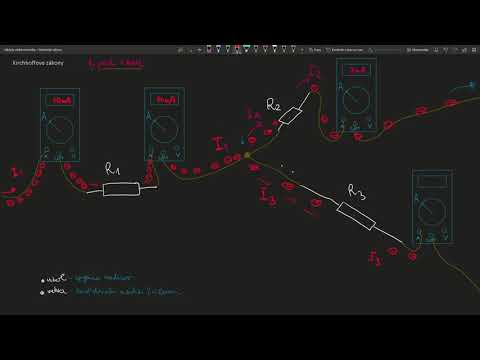

Prednáška úvodom definuje základné pojmy obvodu: uzol ako spojenie aspoň troch vodičov a vetvu ako časť obvodu medzi dvoma uzlami. Na príklade s tromi odpormi a ampérmetrami ukazuje, že prúd pred odporom a za ním je rovnaký, a že sa v uzle prúd I1 = 10 mA rozdelí na I2 = 7 mA a I3 = 3 mA. Z toho vyplýva prvý Kirchhoffov zákon, ktorý vyjadruje zákon zachovania náboja: súčet prúdov do uzla vtekajúcich sa rovná súčtu prúdov z uzla vytekajúcich. Po pripojení ďalšieho vodiča s prúdom I4 = 3 mA sa ostatné prúdy prerozdelia (I2 = 9 mA, I3 = 4 mA) a bilancia 10 + 3 = 9 + 4 = 13 mA stále platí. Po prerušení vodiča sa hodnoty vrátia na pôvodných 7 a 3 mA.

• - Uzol je spojenie aspoň troch vodičov.
• - Vetva je časť obvodu medzi dvoma uzlami.
• - Prúd je pred odporom a za ním rovnaký, ampérmeter ukáže rovnakú hodnotu.
• - Prvý Kirchhoffov zákon je zákon zachovania náboja: v uzle sa náboj nestráca.
• - Súčet prúdov do uzla vtekajúcich sa rovná súčtu prúdov z uzla vytekajúcich.
• - Príklad: 10 mA sa rozdelí na 7 mA a 3 mA; po pridaní 3 mA platí 10 + 3 = 9 + 4 = 13 mA.
• - Zmena prúdu v jednej vetve vyvolá prerozdelenie prúdov v ostatných vetvách.
