Zdroj konštantného prúdu

Zhrnutie prednášky

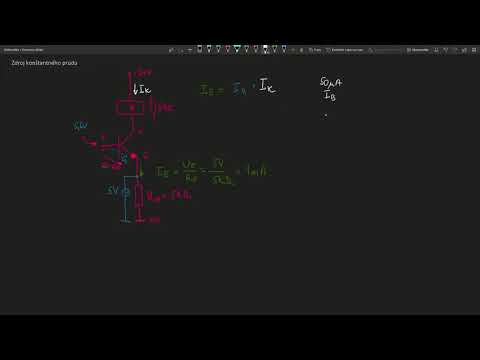

Prednáška ukazuje, ako z bipolárneho tranzistora zostaviť zdroj konštantného prúdu využitím typického napätia 0,6 až 0,7 V medzi bázou a emitorom. Ak sa na bázu privedie napríklad 5,6 V, na emitorovom rezistore 5 kΩ ostane 5 V a podľa Ohmovho zákona ním tečie prúd 1 mA. Keďže bázový prúd je veľmi malý, emitorový a kolektorový prúd sú približne rovnaké, takže cez záťaž v kolektore tečie stále 1 mA bez ohľadu na jej hodnotu. Obmedzením je napájacie napätie: pri príliš veľkej záťaži (napr. 30 kΩ pri zdroji 24 V) by bolo potrebné väčšie napätie, než zdroj dá, a konštantný prúd sa stratí. Napätie 5,6 V na báze možno získať druhým zdrojom, zenerovou diódou alebo odporovým deličom, ktorý sa použije v tomto príklade.

• - Napätie medzi bázou a emitorom tranzistora je typicky 0,6 až 0,7 V.
• - Napätie na emitorovom rezistore je napätie na báze mínus 0,6 V, takže prúd určuje Ohmov zákon (5 V / 5 kΩ = 1 mA).
• - Bázový prúd je veľmi malý, preto sa zanedbáva a platí, že kolektorový prúd je približne rovný emitorovému.
• - Cez záťaž v kolektore tečie stále rovnaký prúd, takže obvod pracuje ako zdroj konštantného prúdu.
• - Maximálna záťaž je obmedzená napájacím napätím: pri 24 V a 1 mA nemôže mať záťaž 30 kΩ, ale najviac približne 18 až 20 kΩ.
• - Napätie 5,6 V na báze možno získať ďalším zdrojom cez odpor, zenerovou diódou alebo odporovým deličom.
• - Študenti majú dopočítať odpor R2 odporového deliča (pri R1 = 10 kΩ a 24 V), aby bolo na R1 presne 5,6 V; obvod sa overí simuláciou v ďalšom videu.
