Návrh tranzistora ako spínač 2

Zhrnutie prednášky

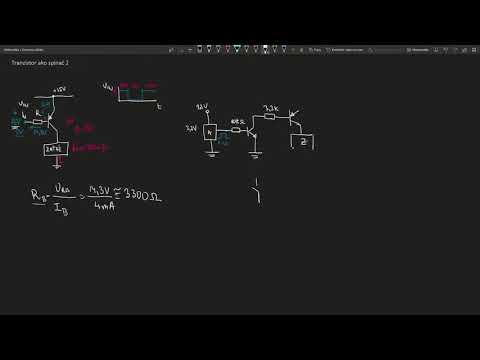

Prednáška ukazuje návrh spínania záťaže pripojenej na zem pomocou tranzistora PNP, pri ktorom sú všetky polarity opačné než pri NPN. Tranzistor sa zapína privedením 0 V na bázu a vypína 15 V, pričom úbytok medzi emitorom a bázou je 0,6 až 0,7 V. Bázový rezistor vychádza z napätia 14,3 V a bázového prúdu 4 mA (kolektorový prúd 200 mA pri β = 50), teda približne 3,3 kΩ. Keďže mikrokontrolér s logikou 3,3 V nedokáže PNP tranzistor vypnúť, pridáva sa pomocný tranzistor NPN, ktorý funguje ako spínač k zemi. Medzi bázu PNP a napájacie napätie 15 V sa zaradí rezistor 1 kΩ a bázu NPN chráni rezistor okolo 10 kΩ.

• - Záťaž spojenú so zemou je potrebné spínať tranzistorom PNP, ktorého polarity sú opačné ako pri NPN.
• - PNP sa zapne privedením 0 V na bázu a vypne sa pri 15 V, teda pri rovnakom potenciáli na emitore a báze.
• - Bázový rezistor sa počíta ako URB/IB = 14,3 V / 4 mA, čo po zaokrúhlení dáva 3,3 kΩ.
• - Bázový prúd sa určí z kolektorového prúdu 200 mA a zosilnenia β = 50, teda IB = 4 mA.
• - Signál 3,3 V z Arduina nevie PNP tranzistor vypnúť, preto sa na jeho riadenie použije pomocný tranzistor NPN.
• - Rezistor 1 kΩ medzi 15 V a bázou PNP obmedzuje prúd a bráni skratu, keď NPN vedie.
• - Bázový rezistor 10 kΩ pri NPN je typická hodnota, ktorá drží prúd z Arduina malý.
