Rezonancia - príklad

Zhrnutie prednášky

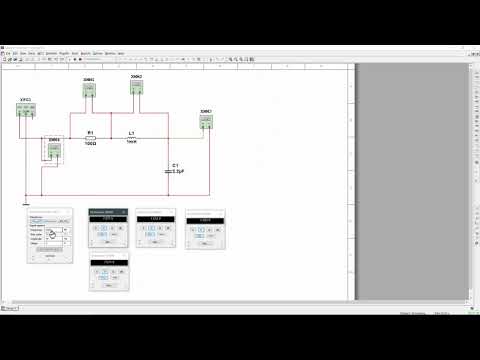

Príklad ukazuje výpočet rezonančnej frekvencie sériového RLC obvodu pomocou Thomsonovho vzťahu f = 1/(2π√(LC)). Po dosadení hodnôt L = 1 mH a C = 2,2 mF vychádza frekvencia približne 3393 Hz, čo sa zhoduje s grafom zo simulácie. Po nastavení tejto frekvencie na zdroji sú napätia na cievke (1,51 V) a kondenzátore (1,50 V) prakticky rovnaké a celé napätie zdroja sa objaví na odpore. Rozdiel medzi amplitúdou zdroja 10 V a hodnotou 7,07 V na odpore vysvetľuje to, že multimetre merajú efektívnu hodnotu napätia, nie amplitúdu.

• - Rezonančná frekvencia sa počíta z Thomsonovho vzťahu f = 1/(2π√(LC)).
• - Pre L = 1 mH a C = 2,2 mF vychádza rezonančná frekvencia približne 3393 Hz.
• - Vypočítaná hodnota sa zhoduje s hodnotou odčítanou z grafu simulácie.
• - V rezonancii sú napätia na cievke a kondenzátore prakticky rovnaké (cca 1,5 V).
• - Celé napätie zdroja je v rezonancii na odpore.
• - Multimetre merajú efektívnu hodnotu, ktorá je pre amplitúdu 10 V rovná 7,07 V.
