Ladený obvod

Zhrnutie prednášky

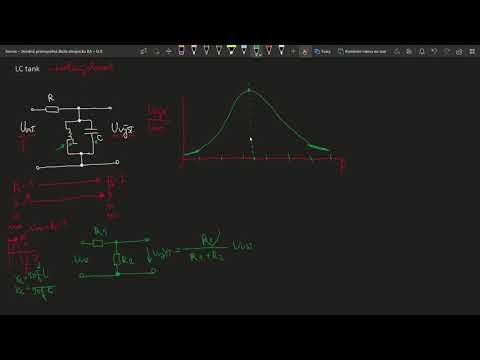

Ladený obvod (LC tank) je paralelné zapojenie cievky a kondenzátora, ktorého správanie sa skúma privedením sínusového napätia konštantnej amplitúdy s meniacou sa frekvenciou a sledovaním amplitúdy výstupného napätia. Pri nízkych frekvenciách má cievka malú reaktanciu a pri vysokých ju má malú kondenzátor, preto je paralelná kombinácia v oboch prípadoch malá a výstup silno zoslabený. V okolí rezonančnej frekvencie sa reaktancie vyrovnajú, odpor paralelnej kombinácie je veľmi veľký a signál sa prenesie takmer bez útlmu. Obvod tak funguje ako filter, ktorý prepúšťa úzke pásmo frekvencií a ostatné potláča. Využíva sa napríklad v rádiových prijímačoch na naladenie stanice, kde sa ladí zmenou kapacity kondenzátora alebo kapacitnej diódy.

• - Ladený obvod (LC tank) je paralelné zapojenie cievky a kondenzátora s odporom R.
• - Reaktancia cievky rastie s frekvenciou (2πfL), reaktancia kondenzátora s frekvenciou klesá (1/2πfC).
• - Pri nízkych aj vysokých frekvenciách je výstupné napätie malé, pretože jeden z prvkov paralelnej kombinácie má malý odpor.
• - Pri rezonančnej frekvencii je prenos maximálny, signál prechádza bez zoslabenia.
• - Obvod pôsobí ako filter: prepúšťa frekvencie v okolí rezonančnej a ostatné zoslabuje.
• - Využitie v rádiových prijímačoch: hodnoty L a C sa zvolia podľa frekvencie stanice a anténa s ladeným obvodom a zosilňovačom vyberie požadovanú stanicu.
• - Ladenie sa kedysi robilo otáčaním ladiaceho kondenzátora, dnes kapacitnou diódou.
