RS obvod - časový diagram

Zhrnutie prednášky

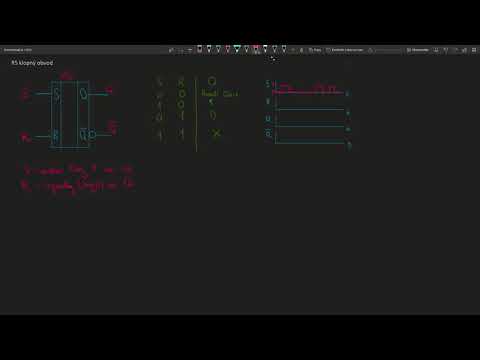

Video nadväzuje na zostavenie RS-klopného obvodu z dvoch hradiel NOR a zavádza jeho zjednodušenú značku s vstupmi S (nastav logickú jednotku na Q) a R (vynuluj Q) a výstupmi Q a negované Q. Vysvetľuje pravdivostnú tabuľku: pri S=1, R=0 sa Q nastaví na 1, pri S=0, R=1 na 0, pri S=0, R=0 obvod drží predchádzajúci stav (pamäť) a kombinácia S=1, R=1 je zakázaná. Na príklade časového diagramu s osami pre S, R, Q a negované Q je ukázané, ako sa výstup vyvíja v čase: Q zostáva v logickej jednotke až do príchodu signálu reset a opakovaný set alebo reset v už nastavenom stave nič nemení. Negované Q je vždy opakom Q.

• - Zjednodušená značka RS-klopného obvodu nahrádza kreslenie pomocou hradiel NOR alebo NAND.
• - Vstup S (set) nastavuje Q na logickú jednotku, vstup R (reset) nuluje Q.
• - Pri S=0 a R=0 obvod zachováva predchádzajúci stav, čiže funguje ako pamäť.
• - Kombinácia S=1 a R=1 je zakázaný stav, ktorý sa nesmie privádzať.
• - Časový diagram zobrazuje na osi X čas a na osiach Y signály S, R, Q a negované Q.
• - Q zostáva v jednotke od signálu set až do príchodu resetu; opakovaný set alebo reset v rovnakom stave nič nezmení.
• - Výstup negované Q je vždy opakom výstupu Q.
