ELE - filter 2

Zhrnutie prednášky

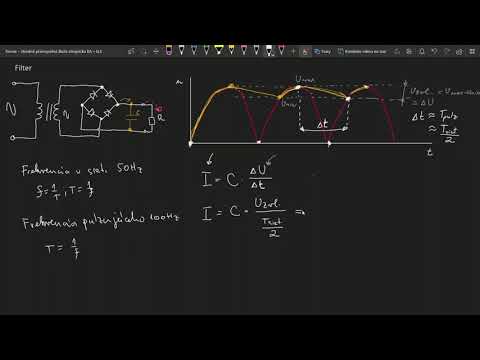

Video ukazuje, ako navrhnúť filtračný kondenzátor za usmerňovačom tak, aby zvlnenie napätia zodpovedalo prípustnej hodnote, keďže nulové zvlnenie nie je dosiahnuteľné a ďalšie stabilizátory ho dokážu vyrovnať. Zvlnenie sa definuje ako rozdiel Umax − Umin, teda zmena napätia ΔU počas vybíjania kondenzátora. Čas vybíjania ΔT sa približne rovná perióde pulzujúceho napätia, ktorá je polovicou periódy siete. Z vzťahu I = C·ΔU/ΔT sa po úprave a dosadení f = 1/T odvodí vzorec C = I/(2·f·Uzvl). Prúd I je maximálny odoberaný prúd zdroja a Uzvl je akceptované zvlnenie, napríklad 1 V.

• - Nulové zvlnenie sa nedá dosiahnuť, no malé zvlnenie sa toleruje, lebo ho napravia stabilizátory.
• - Zvlnenie napätia je rozdiel Umax − Umin, čiže zmena napätia ΔU pri vybíjaní kondenzátora.
• - Čas vybíjania ΔT je približne perióda pulzujúceho napätia, teda polovica periódy siete (T_sieť/2).
• - Vychádza sa zo vzťahu I = C·ΔU/ΔT a po úprave vzniká vzorec C = I / (2·f·Uzvl).
• - Vo vzorci vystupuje frekvencia siete f, akceptované zvlnenie Uzvl a prúd I.
• - Za prúd sa dosadzuje maximálny prúd, ktorý je zdroj schopný dodať záťaži.
• - Konkrétny číselný príklad výpočtu kapacity bude v nasledujúcom videu.
