Operačný zosilňovač - buffer

Zhrnutie prednášky

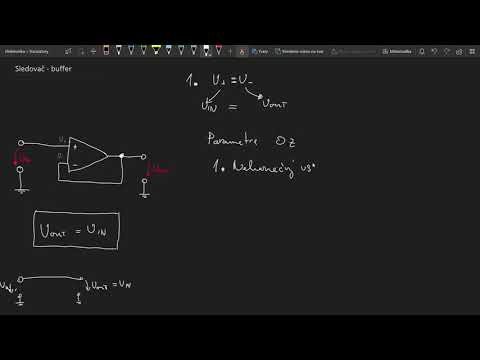

Prednáška predstavuje najjednoduchšie zapojenie s operačným zosilňovačom, sledovač napätia (buffer), v ktorom je výstup spojený vodičom s invertujúcim vstupom a vstupné napätie sa privádza na neinvertujúci vstup. Z pravidla, že zosilňovač nastavuje výstup tak, aby U+ = U−, vyplýva, že výstupné napätie sa rovná vstupnému. Obvod sa pri schematickom znázornení kreslí bez napájania, ktoré sa len predpokladá (±15 V). Zmysel zapojenia spočíva v parametroch operačného zosilňovača: ideálne nekonečný vstupný odpor (v praxi desiatky megaómov), nulový výstupný odpor (v praxi desiatky až stovky ómov) a vysoké zosilnenie otvorenej slučky (rádovo 10^5 až 10^7). Preto do vstupu netečie prúd a výstup dokáže dodať prúd záťaži, čo samotný vodič nezabezpečí. Na záver lektor vyzýva divákov, aby v komentároch zdôvodnili, prečo sú práve vstupný a výstupný odpor pre sledovač najdôležitejšie.

• - Sledovač (buffer) vzniká pripojením výstupu operačného zosilňovača na invertujúci vstup.
• - Vstupné napätie ide na neinvertujúci vstup, takže platí U_out = U_in.
• - Zosilňovač nastavuje výstup tak, aby U+ = U−.
• - Napájanie (±15 V) sa v schémach zvyčajne nekreslí, len sa predpokladá.
• - Ideálny operačný zosilňovač má nekonečný vstupný odpor, takže do vstupov netečie prúd.
• - Ideálny výstupný odpor je nulový, v praxi desiatky až stovky ómov.
• - Zosilnenie otvorenej slučky je veľmi vysoké, typicky 10^5 až 10^7.
• - Buffer sa nedá nahradiť vodičom, lebo oddeľuje zdroj signálu od záťaže vďaka vysokému vstupnému a nízkemu výstupnému odporu.
