Ohmov zákon - príklad 3

Zhrnutie prednášky

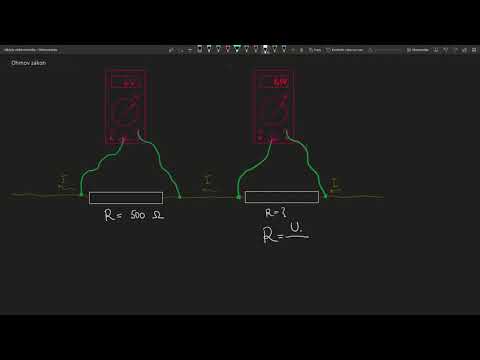

Príklad na použitie Ohmovho zákona v sériovom obvode, v ktorom je známy odpor 500 Ω a druhý odpor je neznámy. K dispozícii sú dva voltmetre, ktorými sa meria napätie na oboch odporoch: na známom odpore 6 V a na neznámom 2,5 V. Z napätia a odporu známeho rezistora sa vypočíta prúd I = U/R = 6/500 = 0,012 A. Keďže v sériovom zapojení tečie rovnaký prúd všetkými prvkami, rovnaký prúd tečie aj neznámym odporom. Jeho hodnota vyjde R = U/I = 2,5/0,012, teda približne 208 Ω. Prednášateľ ju najprv odhadol z hlavy na zhruba 200 Ω, čo možno overiť kalkulačkou.

• - Neznámy odpor sa zisti meraním napätí voltmetrami na oboch odporoch.
• - Ohmov zákon: odpor R = U/I, prúd I = U/R.
• - Prúd v sériovom obvode je v každom mieste rovnaký, preto prúd známym odporom je aj prúdom neznámym odporom.
• - Prúd cez známy odpor: 6 V / 500 Ω = 0,012 A.
• - Neznámy odpor: 2,5 V / 0,012 A ≈ 208 Ω.
• - Výsledok sa dá rýchlo odhadnúť z hlavy (okolo 200 Ω) a overiť kalkulačkou.

Zhrnutie pripravené s pomocou AI z prepisu videa.
