Odpor v obvode striedavého prúdu

Zhrnutie prednášky

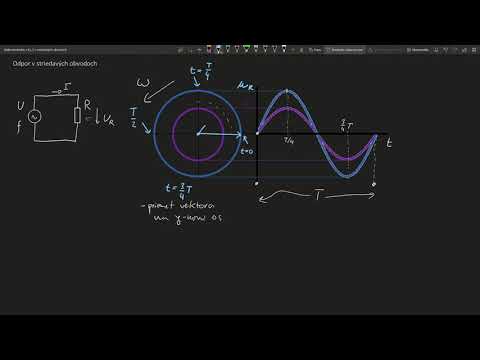

Video sa venuje správaniu ideálneho odporu zapojeného do obvodu so zdrojom sínusového striedavého napätia. Na osciloskope sa ukazuje, že napätie na odpore aj prúd v obvode majú sínusový priebeh, súčasne začínajú v nule, dosahujú maximá aj minimá v rovnakých okamihoch a majú rovnakú periódu. Tieto priebehy sa následne znázorňujú pomocou fázorov (vektorov), ktoré rotujú uhlovou rýchlosťou ω, pričom okamžitá hodnota zodpovedá ich priemetu na os y. Vektor napätia a prúdu na odpore nie sú voči sebe fázovo posunuté, takže sú vo fáze. Veľkosti maxím oboch veličín spája Ohmov zákon, ktorý platí aj v striedavom obvode: I_max = U_R,max / R.

• - Napätie na odpore aj prúd v obvode majú sínusový priebeh s rovnakou periódou a frekvenciou.
• - Napätie a prúd na odpore sú vo fáze: začínajú v nule a maximá aj minimá dosahujú súčasne.
• - Sínusové priebehy možno znázorniť rotujúcimi vektormi (fázormi) s uhlovou rýchlosťou ω; okamžitá hodnota je priemet vektora na os y.
• - Jedna celá otáčka vektora zodpovedá jednej perióde T, štvrťotáčka štvrtine periódy.
• - Medzi fázormi napätia a prúdu na odpore nie je žiaden uhol (fázový posun je nulový).
• - Ohmov zákon platí aj v striedavom obvode: I_max = U_R,max / R.
• - Osciloskop slúži na zobrazenie časových priebehov napätí a prúdov na prvkoch obvodu.
