Elektrické stroje - Meranie na jednofázovom asynchrónnom (indukčnom) motore - Laboratórne cvičenie

Zhrnutie prednášky

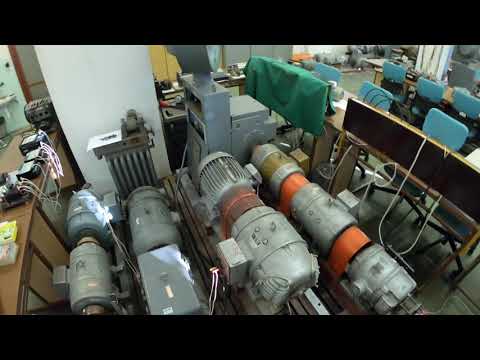

Laboratórne cvičenie sa venuje jednofázovému asynchrónnemu motoru s pomocnou fázou. Úvod vysvetľuje použitie takýchto strojov (ventilátory, malé kompresory, čerpadlá), ich princíp (stacionárne pulzujúce pole nahradené dvoma opačne točivými poľami) a rozbeh pomocou rozbehového kondenzátora, ktorý posúva prúd pomocnej fázy o 90° a zvyšuje záberový moment aj moment zvratu. Opisuje aj kombináciu kondenzátorov C1 a C2 s odstredivým spínačom a napájanie trojfázového motora z jednofázovej siete so zníženým výkonom (2/3 pri hviezde, 1/3 pri trojuholníku). Meria sa motor 60 W, 220 V, 2770 ot/min, zaťažovaný vírivou brzdou, ktorá sa najprv ciachuje závažím 50 g na ramene 50 mm. Následne sa merajú charakteristiky bez kondenzátora a s ním pri napätí 220 V a 110 V, výsledky sa spracujú do protokolu vo formáte PDF.

• - Jednofázové asynchrónne motory sa používajú pri malých výkonoch tam, kde nie je trojfázová sieť a netreba presnú reguláciu.
• - Pulzujúce pole jednofázového statora sa rozkladá na dve opačne točivé polia; moment je ich superpozíciou a sklz zvratu býva 10 až 20 %.
• - Rozbehový kondenzátor posúva prúd pomocnej fázy o 90°, čím vzniká nenulový záberový moment a rastie moment zvratu.
• - Kombinácia C1 a C2 s odstredivým spínačom (odpojenie C2 pri asi 2/3 menovitých otáčok) dáva veľký záberový moment a kompenzuje reaktívny výkon.
• - Trojfázový motor možno z jednofázovej siete napájať cez kondenzátor, no dodá len 2/3 (hviezda) alebo 1/3 (trojuholník) výkonu; poloha kondenzátora určuje smer otáčania.

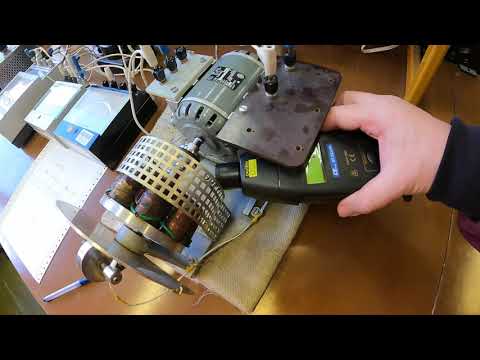

• - Vírivá brzda sa ciachuje závažím 50 g na ramene 50 mm (výchylka 11 dielikov) a umožňuje merať len stabilnú časť charakteristiky pred momentom zvratu.
• - Meria sa bez kondenzátora aj s ním pri 220 V a 110 V, vyhodnotenie sa odovzdáva ako protokol vo formáte PDF.
