Pohony a výkonová elektronika - Meranie na jednosmernom meniči napätia - Laboratórne cvičenie

Zhrnutie prednášky

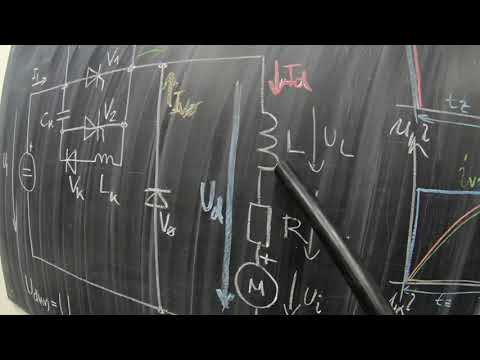

Laboratórne cvičenie sa venuje jednosmernému jednokvadrantovému znižovaciemu impulzovému meniču v demorganovom zapojení s hlavným tyristorom V1 a autonómnym komutačným obvodom (kondenzátor CK, tyristor V2, indukčnosť LK, dióda VK, pomocný obvod LP a VP). Stredná hodnota výstupného napätia je lineárne závislá od vstupného napätia a pomerného času zapnutia Z. Vysvetľuje sa priebeh napätia a prúdu pri odporovej, odporovo-induktívnej záťaži a záťaži s indukovaným protinapätím kotvy motora, pričom nulová dióda V0 preberá prúd z indukčnosti po vypnutí V1. Pri znižovaní napätia motor prechádza do generátorického režimu a menič nevie rekuperovať energiu. Meranie prebieha na modeli napájanom 48 V s osciloskopom, bočníkom 0,1 Ω, odporom 39 Ω, tlmivkou 22 mH a cudzobudeným motorom.

• - Výstupné napätie meniča je Ud = U1·Z, kde Z je pomerný čas zapnutia.
• - Komutačný obvod (CK, V2, LK, VK, LP, VP) umožňuje nezávislé vypnutie hlavného tyristora V1 privedením záporného napätia z kondenzátora.
• - Nulová dióda V0 je nevyhnutná, lebo preberá prúd akumulovaný v indukčnosti po vypnutí V1.
• - Pri odporovej záťaži majú napätie a prúd rovnaký tvar; pri RL záťaži prúd narastá a klesá exponenciálne.
• - Pri záťaži s protinapätím Ui sa po zániku prúdu nulovou diódou objaví na záťaži napätie Ui.
• - Pri znižovaní napätia motor prechádza do generátorického režimu a jednokvadrantový menič nedokáže rekuperovať energiu.
• - Spínacia frekvencia je rádovo 100 Hz pri tyristoroch a desiatky kHz pri tranzistoroch.
• - Úloha 1A: odporová záťaž 39 Ω, úloha 1B: RL záťaž s 22 mH, úloha 2: RL záťaž s cudzobudeným motorom.
